راهنمای کاربری مولتی متر دیجیتال هیوکی DT-4281

راهنمای کاربری مولتی متر دیجیتال هیوکی DT-4281

1400/08/19

آموزش کار با مولتی متر هیوکی DT4281

برای اندازه گیری کمیت ولتاژ AC و مستقیم در مولتی متر دیجیتال هیوکی همچنین ترکیب و تفکیک مولفه های ولتاژ، تشخیص پیوستگی، اتصال سیم ها و اتصال کوتاه مسیرهای عبور مدار الکترونیکی، تست مقاومت و دیودها مختلف  سلکتور را در حالت مورد نظر قرار دهید سپس کانکتور رابط های قرمز رنگ و مشکی را به دستگاه متصل کنید.

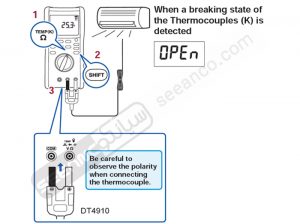

اندازه گیری دما ترموکوپل  K

برای اندازه دما توسط مولتی متر هیوکی ابتدا کلید سلکتوری را در حالت اندازه گیری مقاومت قرار دهید و مطابق با شکل عمل کنید

مولتی-متر-دیجیتال

اندازه گیری ظرفیت خازن

کلید سلکتوری را در حالت اندازه گیری خازن قرار دهید. سپس مطابق شکل پراب  را متصل کنید.

مولتی-متر-هیوکی

اندازه گیری هدایت الکتریکی

کنداکتنس یا همان هدایت الکتریکی به قسمت حقیقی از معادله ادمیتانس گفته می شود که در حالت حقیقی  با نادیده گرفتن قسمت موهومی به صورت  G=1/Rنمایش داده می شود.

Y=1/Z=1/(R+jX)=G+jB

برای اندازه گیری کمیت هدایت الکتریکی با مولتی متر هیوکی مطابق با شکل کلید سلکتوری را تنظیم کنید و کلید های مورد نظر را به ترتیب فشار دهید

مولتی-متر-

اندازه گیری جریان به وسیله مولتی متر دیجیتال هیوکی



آمپر-متر-دیجیتال-هیوکی

اندازه گیری مقدار میکرو آمپر

برای اندازه گیری کمیت میکرو آمپر مطابق با عکس زیر کلید سلکتوری را در حالت اندازه گیری میکرو آمپر قرار دهید و ادامه روند را دنبال کنید

    مولتیمتر-دیجیتال-

اندازه گیری مقادیر  جریان بر حسب آمپر

مجددا پراب قرمز رنگ را از حرفه خارج  کنید کلید سلکتوری را در حالت آمپر مطابق با شکل عمل کنید.

مولتی-متر-هیوکی

 اندازه گیری مقادیر جریان در محدوده میلی آمپر

جهت اندازه گیری مقادیر میلی آمپر مطابق با  دستور العمل  موجود در عکس عمل کنید.

مولتیمتر-هیوکی

کار با کلمپ آمپر متر در مولتی متر دیجیتال هیوکی

برای اندازه گیری جریان به کمک گیره کلمپی یکی از ویژگی های منحصر به فرد مولتی متر دیجیتال هیوکی DT4281 است به صورت زیر مولتی متر خود را تنظیم کنید و اداپتور مخصوص را به مولتی متر متصل کنید.

مولتیمتر-دیجیتال-هیوکی

رنج روی کلمپ متر را تنظیم کنید

مولتیمتر-دیجیتال-

برای دانلود متن کامل آموزش کار با مولتی متر هایوکی مدل HIOKI DT-4281  برروی لینک کلیک کنید.

آموزش فارسی کار با مولتی متر دیجیتال هیوکی 4281 HIOKI
