میگر / تستر عایق | Megger



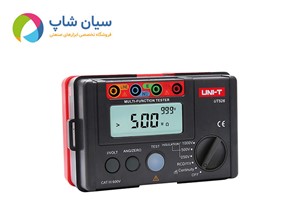

میگر یا تستر عایق چیست و چه کاربردی دارد؟

میگر (megger) یا تستر عایق وسیله ای است برای اندازه گیری مقاومت های بسیار بزرگ که معمولاً تا ۲ گیگا اهم با ولتاژ تست تا ۵ کیلوولت می باشد و جهت سنجش مقاومت عایقی کابل ها، موتورها، ترانسفورماتورها ، ژنراتورها و سایر تجهیزات الکتریکی استفاده می شود.
برای اندازه گیری چنین مقاومت هایی معمولاً به ولتاژ زیادی نیاز است. در بعضی از این نوع دستگاه ها میگر ، ولتاژ تست به ۱۰kv نیز می رسد. ولتاژ معمول این نوع دستگاههای اندازه گیری ، بین ۱۰۰ ولت تا ۱۰ کیلو ولت است.
دستگاه میگر از یک دستگاه نسبت سنج تشکیل شده است. منبع ولتاژ مورد نیاز دستگاه تستر عایق معمولاً متناوب است و آن را به دو صورت ایجاد می کنند.
در روش اول با استفاده از یک منبع تغذیه Dc ولتاژ Dc را به کمک اسیلاتور ( نوسان ساز ) تبدیل به Ac می کنند و آنگاه به کمک ترانسفورماتور ولتاژ متناوب خروجی اسیلاتور را به هر مقدار دلخواه افزایش داده می شود.
در روش دوم به کمک یک ژنراتور ساده که محرک آن دست است ، ولتاژ Ac تولید می شود .



تشخیص صحت عملکرد و سالم بودن میگر یا تسترعایق

برای تشخیص سلامت دستگاه میگر، دسته ای را که در بغل میگر است می چرخانیم و دو سر سیم ها را به هم اتصال می دهیم، اگر عقربه روی صفر قرار گرفت میگر سالم است.



اصول عملکرد میگر یا تستر عایق

دستگاه میگر با تبدیل ولتاژ ۱۲ ولت (باطری داخلی دستگاه)  به حداقل ۱ و حداکثر ۱۰ کیلو ولت  Dc  ولتاژ تست خود را تولید می‌نماید. این ولتاژ توسط مدارهای کنترل جریان به سرعت کنترل می‌شود به طوری که به محض افزایش جریان از حد مجاز و یا اتصال کوتاه به سرعت ولتاژ مورد نظر تا حد مورد اطمینان کاهش می‌یابد. این عمل برای حفاظت سیستم های درونی و همچنین قطعات مورد آزمایش می باشد.
در نوع دستی (نمونه قدیمی) ، توسط دسته ای که در بغل میگر است آنرا چرخانده، که بدین ترتیب ژنراتوری به گردش در می آید، در نتیجه ولتاژ تولید می شود که آن ولتاژ توسط ترانسفورماتورهای افزاینده ، افزایش یافته و سپس توسط یکسو کننده ها به ولتاژ مستقیم (dc) تبدیل می شود و مورد استفاده قرار می گیرد .



طرز کار با دستگاه میگر یا تستر عایق

تست با میگر اینگونه است که اتصال مثبت دستگاه میگر به هادی کابل و منفی با شیلد کابل یا زمین ( در صورتی که شیلد به زمین متصل باشد ) است. ولتاژ میگر متناسب با ولتاژ نامی کابل قرارداده می شود. جهت قرائت مقادر مقاومت باید حداقل ۱۵ ثانیه صبر کنید بعد از آن در صورتی کابل مشکل عایقی ندارد که مقاومت آن بیش از ۲۰ مگا اهم ثبت شود .



طریقه میگر زدن روی دستگاه ها

ابتدا لازم است اطمینان کامل از قطع برق حاصل کنیم و پس از آزمایش عدم وجود ولتاژ با رعایت کامل ایمنی توسط دو نفر مقاومت عایقی دستگاهها اندازه گیری می شود .



کاربردهای دستگاه میگر یا تستر عایق

•    اندازه گیری مجموع مقاومت عایقی در تابلو های برق ، انواع تجهیزات برقی، انواع ترانسفورماتورها ، موتورها و کابلها
•    جهت تست و ارزیابی سریع یک محصول بعد از تولید، نصب و یا نیازمند تعمیر و همچنین تجهیزاتی که از عمر مفید آنها گذشته است که در این صورت با نشان دادن تغییر در مقدار مقاومت عایقی از به وجود آمدن خطا جلوگیری می نمایید.
•    بالا بردن عمر مفید تجهیزات الکتریکی
•    آزمایشات مفصل بندی و سرکابلها
•    امکان بازبینی و تست های نظارتی هنگام تحویل و دریافت کالا از انبار تجهیزات
