مولتی متر چیست ؟



مولتی متر وسیله ای برای اندازه گیری پارامتر هایی الکتریکی از قبیل (ولتاژ، جریان، مقاومت، تست دیود، خازن سنج و...) میباشد که مولتی متر ها در دنیا به دو شکل ساخته میشوند و قابل دسترس می باشد.
در حال حاضر مولتی متر به دو صورت عقربه ای یا اصطلاحاً انالوگ و مولتی متر دیجیتال تولید میگردد.



مولتی متر عقربه ای

مولتی متر عقربه ای یا آنالوگ که از قدیم الایام مورد استفاده قرار میگرفته، متشکل از صفحه مدرج، عقربه نمایشگر به دو طرف چپ و راست قابل حرکت بوده و سلکتور تنظیمات می باشد.
جهت اندازه گیری پارامترها در مولتی متر عقربه ای ابتدا باید پیچ سلکتور را بر روی مقادیر پارامتر مورد نیاز اندازه گیری تنظیم نمود و پس از آن با استفاده از کابلهای رابط موجود یا پراب روی قطعه مورد نظر قرار داده و مقدار پارامتر را اندازه گیری نمود.
پتانسیومتر موجود بر روی مولتی متر برای تنظیم صفر مورد استفاده قرار می گیرد. معمولا مولتی متر های آنالوگ یا عقربه ای برای اندازه گیری با دقت بالا در تعمیرات قطعات الکتریکی، تعمیرات تلویزیون، مهندسی برق، آزمایشگاه ها و ... مورد استفاده قرار میگیرد.

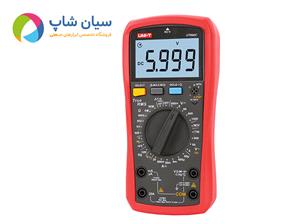

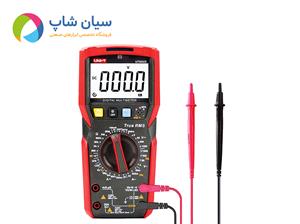

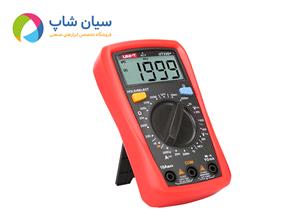

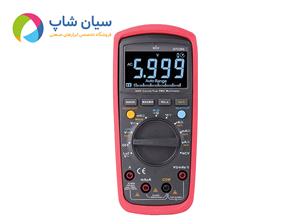

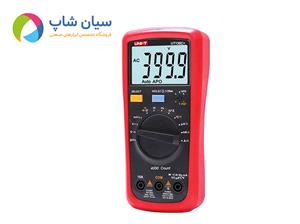

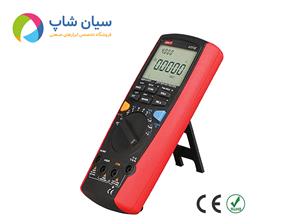

مولتی متر دیجیتال

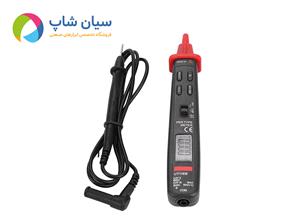

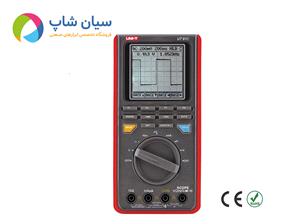

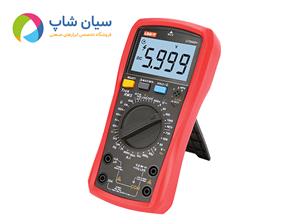

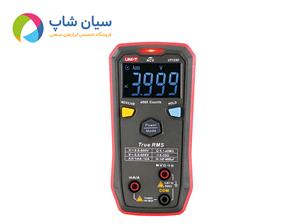

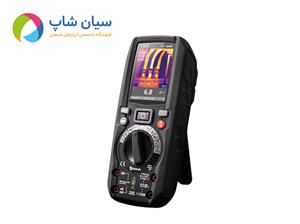

مولتی متر دیجیتال از لحاظ شکل ظاهری شبیه مولتی متر آنالوگ بوده با این تفاوت که به جای صفحه مدرج و عقربه موجود صفحه نمایش دیجیتال، سون سگمنت جایگزین شده که اعداد را به صورت دیجیتال نمایش می دهد.
بر روی این نوع مولتی متر ها همانند مولتی متر های عقربه ای یک پیچ سلکتور وجود دارد که برای اندازه گیری پارامتر های مشخص قابل تنظیم می باشد . (البته در برخی از مولتی متر های جدید این سلکتور حذف شده و برای دستگاه کاملا قابل تشخیص می باشد)
جهت اندازه گیری دقیق ابتدا سلکتور را روی پارامتر مورد نظر قرار داده و بعد از ان اقدام به اندازه گیری پارامتر مورد نظر می نمائیم .
در عمل از نام های دیگری نیز برای مولتی متر استفاده می شود که این نامها از این قبیل آوو متر، اهم متر، آمپر متر، کلمپ آمپر متر می باشد که تمامی این دستگاه ها روش کارشان شبیه مولتی متر معمولی بوده و به غیر از کلمپ آمپر متر که علاوه بر اندازه گیری پارامتر های ذکر شده، توانایی اندازه گیری پارامتر جریان را بصورت القایی را نیز دارا می باشد.

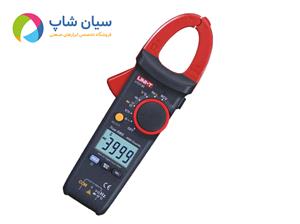

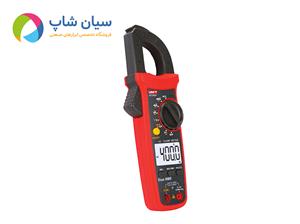

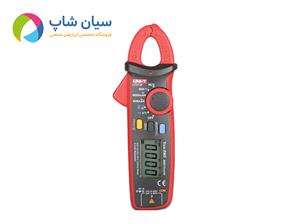

همانطور که میدانیم برای اندازه گیری جریان، باید آمپر متر را به صورت سری در مدار قرار داد اما در مدارات در حال کار امکان انجام این امر وجود ندارد. زیرا باید ابتدا مدار را قطع و سپس آمپر متر را در مدار قرار داد. به همین دلیل دستگاهی تولید شده به نام کلمپ آمپر متر یا آمپر متر انبری یا آمپر متر چنگکی که توانایی اندازه گیری جریان بدون قطع بودن جریان را دارا می باشد.
دستگاه کلمپ آمپر متر به این صورت کار میکند که فقط کافیست یکی از سیم های داخل مدار که مد نظر می باشد انتخاب کرده و فک کلمپ آمپر متر را دور آن قرار داد و مقدار نمایش داده شده بر روی دستگاه را قرائت نمود. کلمپ آمپر متر در صنعت برق کار را بسیار راحت نموده است .
در تهیه کلمپ آمپر متر نیز باید به نکاتی توجه نمود اینکه برای چه حدود جریانی از دستگاه میتوان استفاده نمود.
شرکت مهندسی سیانکو با داشتن سابقه حدودا 15 سال در تامین و توزیع انواع مولتی متر برای اکثر ارگانها و مراکز تحقیقاتی و صنعتی کشور توانسته قدم کوچکی در پیشبرد اهداف علمی این مرز و بوم برداشته و خدمتگذار مردم و هم میهنان گرامی باشد .
شما میتوانید هم اکنون با کارشناسان این شرکت تماس حاصل نموده و با بیان نیاز فنی بهترین مشاوره را  از کارشناسان با تجربه ما دریافت نمائید.


چگونه از یک مولتی متر استفاده کنیم؟

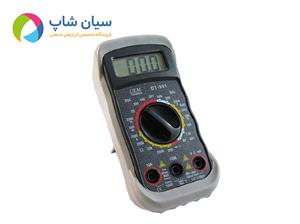

قسمت های مختلف یک مولتی متر:

1صفحه نمایش      2-سلکتور              3-پورت ها

صفحه نمایش مولتی متر معمولا 4 رقم را نشان می دهد. همچنین توانایی نمایش ارقام منفی را نیز دارا می باشد.تعدادی از مولتی متر ها بیا نمایش بهتر در شرایط کم نور دارای صفحه نمایش روشنایی هستند.

سلکتور دستگاه این امکان را برای کاربر فراهم می کند تا مولتی متر را برای خواندن پارامتر های مختلف مانند جریان،ولتاژ و مقاومت تنظیم کند.

همچنین دو پراب به دو پورت جلوی دستگاه مولتی متر متصل می شوند که در ادامه به صورت کامل نحوه ی اتصال توضیح داده خواهد شد.

پایه com  دستگاه مولتی مترمی توان گفت همیشه به زمین و یا یک مدار متصل می شود.پراب متصل به پورت com معمولا سیاه رنگ می باشد. A10 پورت ویژه ای است که هنگام اندازه گیری جریان های بزرگ(بیشتر از mA200 ) استفاده می گردد.mAvΩ پورتی است که پراب قرمز رنگ معمولابه آن  جهت اندازه گیری مقدار مقاومت،ولتاژ و جریان میلی آمپر متصل می شود.این پورت مولتی متر برای اندازه گیری جریان معمولا تا 200mA ولتاژو مقاومت می باشد.پراب های مولتی متر توسط یک اتصال دهنده ی ارتجاعی (به اصطلاح موزی)در انتهای خود دارند که به مولتی متر متصل می شوند.

انواع پراب های مولتی متر:

انواع مختلفی از پراب بریا مولتی متر ها موجود می باشد که در زیر به تعدادی از معروف تری آنها اشاره شده است:

1-پراب سوسماری :پراب سوسماری مولتی متر کابل های بزرگی هستند که برای اتصال سیم های بزرگ یا پین ها بر روی یه بردبورد مناسب می باشد و همچنین برای انجام آزمایشات طولانی مدت نیاز شما برای نگه داشتن پراب ها در محل را برطرف می کنند.

2-پراب IC چنگکی:این پراب مولتی متر جهت قرار گیری بر روی پایه های IC طراحی شده و بر روی آن قرار می گیرد.

3-پراب قیچی:این پراب برای تست SMD مناسب می باشد.

اندازه گیری ولتاژ توسط مولتی متر:

به طور مثال با استفاده از مولتی متر می خواهیم ولتاژ دو سر باتری اندازه گیری کنیم.پراب مشکی رنگ را بر پایه ی COM  و پراب قرمز رنگ را بر پایه mAVΩ  دستگاه مولتی متر متصل میکنیم.

مولتی متر را بر روی محدوده ی v2 و(جریان مستقیم )DC تنظیم میکنیم.پراب سیاه رنگ را به زمین باتری"-" و پراب قرمز را به قدرت"+" وصل مینماییم.اگر که باتری نو باشد عددی که صفحه نمایش مولتی متر نشان می دهد حدودا1.5 ولت می باشد.

اگر بخواهیم ولتاژDC را مانند ولتاژ دو سر باتری اندازه بگیریم،سلکتور دستگاه  مولتی متررا بر روی حالت اندازه گیری ولتاژDC با نماد مخصوص خود قرار داده که به صورت یک خط مستقیم و در زیر آن خطوط ممتد می باشد.و یا اگر بخواهیم ولتاژAC(متناوب) مانند ولتاژدو سر یکی از لوازم خانگی یا برق شهری را با دستگاه مولتی متراندازه گیری کنیم،آن را بر روی حالت اندازه گیری ولتاژ AC با علامت سیگنال متناوب قرار می دهیم.



حال می خواهیم بدانیم اگر پراب های قرمز و سیاه را در مولتی متر با هم عوض کنیم چه اتفاقی می افتد؟عدد نمایش داده شده بر روی مولتی متر منفی می شود.میزان ولتاژ روی مثبت باتری در مقایسه با پین منفی 1.5 ولت می باشد.حال اگر جای پین ها را عوض نماییم،"+"را به عنوان نقطه ی مشترک یا صفر تعریف می کنیم در نتیجه میزان ولتاژمنفی باتری در مقایسه با صفر جدید -1.5 ولت می باشد.

اگر میزان ولتاژ انتخابی بر روی دستگاه مولتی متر بسیار کمتر از ولتاژی که سعی در اندازه گیری آن داریم باشد،صفحه نمایش عد1 را نشان می دهد. این عدد به ما می گوید که ولتاژ اندازه گیری ما خارج از محدوده ی ولتاژلنتخابی می باشد و باید سلکتور مولتی متر را بر روب ولتاژ بالاتری قر ار دهیم.

اندازه گیری مقاومت:

مقاومت ها دارای کد های رنگی هستند که با خواندن عدد مربوط به هر رنگ می توان مقدار مقاومت را تشخیص داد. اگر به این کار آشنا نباشید هیچ مشکلی وجود ندارد با استفاده از یک مولتی متر به راحتی می توان مقاومت را اندازه گیری کرد.مقاومت انتخابی خود را بر روی یک سطح قرار داده سپس پراب ها را بر روی پایه های مقاومت قرار می دهیم طوری که فشار وارده بر آنها با فشار وارد شده بر روی کلید یک کیبورد مشابه باشد.

دستگاه مولتی متر ممکن است 3 عدد را نشان دهد.0 ،1 و مقدار مقاومت واقعی

اگر دستگاه عدد صفر و یا یک را نشان دهد بدین معناست که مقاومت اندازه گییر شده خارج از محدوده ی مقاومت انتخابی است و باید سلکتور را روی دستگاه به مقاومت های بالاتر تغییر دهیم.به خاطر داشته باشید که خیلی از مقاومت ها 5 درصد خطا دارند.

اندازه گیری جریان:

شدت جریان الکتریکی پارامتری است که نشان دهنده شدت حرکت الکترون ها درون یک سیم حامل یا هادی می باشد.جهتاندازه گیری این پارامتر الکتریکی به وسیله دستگاه مولتی متر یا آمپرمتر باید سلکتور دستگاه را روی حالت A و با توجه به جریان که به صورت مستقیم یا متناوب می باشد،تنظیم نمود.همچنین باید توجه داشت که شدت جریان اندازه گیری شده با شدت جریان انتخابی بر روی مولتی متر هم خوانی داشته باشد

جهت اندازه گیری شدت جریان باید دستگاه مولتی متر به صورت سری بر روی مدار بسته شود.شدت جریان اندازه گیری شده در مولتی متر های مرسوم در بازار به 2 نوع میلی آمپر و آمپر می باشد.برای اندازه گیری میزان میلی آمپر پراب مشکی رنگ را داخل پورت COM و پراب قرمز رنگ را در پورت   mAVΩ   قرار می دهیم.سلکتور را بر روی میلی آمپر قرار داده و شدت جریان را اندازه گیری می کنیم.

برای اندازه گیری شدت جریان الکتریکی سلکتور مولتی متر را بر روی آمپر قرار می دهیم.پراب مشکی رنگ را داخل پورت COM و اینبار پراب قرمز رنگ را در پورت A 10 قرار می دهیم.توجه داشته باشید که اگر پراب ها به صورت صحیح بر روی مولتی متر قرار نگیرنددستگاه آسیب دیده و یا فیوز آن قطع خواهد شد.
