ارت سنج | Earth Tester - سیان شاپ -فروش، مشخصات، قیمت و خرید

ارت سنج

اندازه گیری مقاومت زمین توسط ارت سنج های الکترودی از مرسوم ترین روشهای اندازه گیری میزان ارت به شمار می آید.
اندازه گیری مقاومت زمین با ارت سنج سه سیمه با استفاده ار دو میخ کمکی از متداول ترین روشهای اندازه گیری ارتینگ چاه میباشد. در این روش از یک الکترود و دو میخ کمکی استفاده میشود که در یک راستا و در فواصل معین "حدود 5 الی 10 متر از یکدیگر" قرار میگیرند و با استفاده از سیم های رابط "کابل ارت سنج" به دستگاه متصل میشود .
دستگاه ارت تستر افت پتانسیل را در ناحیه بین الکترود و میخ کمکی نزدیک به الکترود اندازه میگیرد و در ادامه دستگاه با ایجاد جریان متناوب ثابت با دورترین میخ کمکی به صورت خودکار میتواند با استفاده از قانون اهم V=IR مقدار مقاومت زمین را محاسبه کند.
ارت سنج - Earth Gauge



مواردی که باید حتما در هنگام اندازه گیری چاه ارت دقت شود.

•    دستگاه ارت سنج را در مکان هایی که رطوبت و حرارت زیاد وجود دارد قرار ندهید .
•    هنگامی که دستگاه ارت سنج و یا محیط مرطوب است محفظه باطری را باز نکنید .
•    هرگز از دستگاه ارت سنج در مکانهایی که نشت گاز و یا  مواد قابل احتراق وجود دارد استفاده نکنید .
•    از دستگاه ارت سنج در مواقعی که مکان مورد نظر و یا دستتان مرطوب است استفاده نکنید .
•    از دستگاه ارت سنج بیشتر از رنج تعیین شده در دفترچه استفاده نکنید .
•    هنگامی که دستگاه ارت سنج روشن و در حال تست است باطری های آن را جدا نکنید.
•    هنگامی که دستگاه ارت سنج آسیب دیده و یا روکش روی آن خسارت دیده از دستگاه استفاده نکنید .



روش اندازه گیری :

اخطار : هنگامی که دستگاه ارت سنج در حال اندازه گیری است بین پراپ های C  و E ولتاژی حدود 50 ولت وجود دارد برای جلوگیری از شوک الکتریکی از دست زدن به پراپ ها خودداری کنید .



روش اندازه گیری دقیق با لیدهای (پراپ های فلزی ارت) استاندارد :
دو لید فلزی را در زمین با توجه به شکل و رعایت حداقل فاصله بین دو لید قرار دهید .
توجه : از رطوبت زمین مطمئن شوید اگر زمین خیلی خشک است آنرا کمی مرطوب کنید .
اگر زمین مورد تست از پوشش بتنی است میتوانید از صفحه های 25*25 سانتی متری فلزی آنرا بصورت افقی در سطح بتنی قرار دهید و توسط حوله نم دار آنرا مرطوب کنید . در موقع كوبیدن الكترود های تستر مطمئن شوید كه قسمتی از الكترود حتماً در زمین بكر فرو رود.



نکته :
برای اندازه گیری ولتاژ ارت نیازی به زدن دکمه ی TEST ارت سنج نیست .
اگر ولتاژ اندازه گیری شده بیشتر از 10 ولت باشد صبر کنید تا ولتاژ از این مقدار کمتر شود . در غیر این صورت انجام اندازه گیری مقاومت زمین با ولتاژ بالای 10 ولت اشتباه است .



تذكر:
كاربرد روش فوق برای دستگاه های ارت سنج سه سیمه است.



اندازه گیری مقاومت ارت :

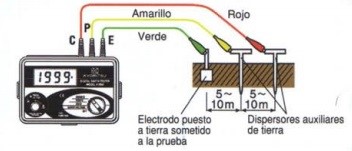

کلید سلکتور را روی Earth Resistance قرار دهید دو جک فلزی را یکی به فاصله حداقل پنج متر از چاه ارت و دقیقاً در همان راستا به فاصله ی 10 متر از چاه ارت (5 متر از جک اول) در زمین فرو کنید . برای اندازه گیری ارت زمین پراپ E با سیم سبز را به چاه ارت متصل کنید. پراپ P را با سیم زرد به جک فلزی که با فاصله 5 متر از چاه ارت در زمین کوبیده شده است متصل کرده و سیم قرمز را به C جک بعدی متصل کنید .
سلکتور را روی 2000 اهم قرار دهید و کلید TEST ارت سنج را بفشارید . اگر مقاومت چاه در این رنج نبود رنج سلکتور را به رنج پایین تر کاهش دهید .

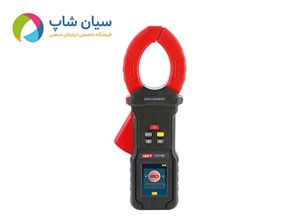

ارت سنج کلمپی

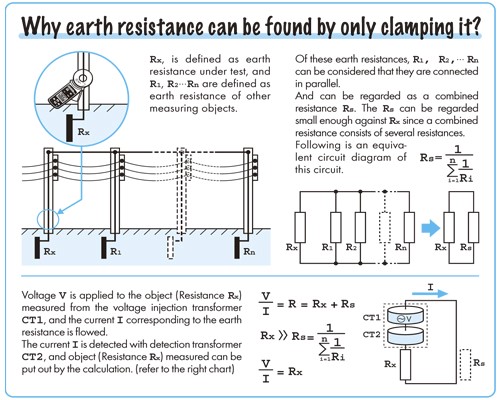

مزیت روش اندازه گیری مقاومت زمین با استفاده از کلمپ در مقایسه با روشهای دیگر عدم نیاز به تجهیزات اضافه و میخ های کمکی، همچنین سادگی و سهولت در تست و اندازه گیری میباشد .
در این روش کلمپ دستگاه ارت سنج را دور سیم یا میله منتهی به چاه ارت می اندازیم و سپس ولتاژ ثابتی در کلمپ القا میشود، ولتاژ القا شده باعث ایجاد جریان در سیم یا میله منتهی به چاه ارت میشود که در نهایت دستگاه با استفاده از ولتاژ ثابت و جریان ایجاد شده در سیم به صورت خودکار مقدار مقاومت زمین را اندازه گیری میکند. این روش برای اندازه گیری ارتینگ در چاه های پارالل یا موازی بکار میرود.
Earth Gauge - ارت سنج کلمپی
