ضخامت سنج

ضخامت سنج

یکی از پارامتر های مهم در حوزه کنترل کیفیت؛اندازه گیری و تعیین دقیق ضخامت اجسام وپوشش آنها است که به وسیله ضخامت سنج محاسبه می شود.

باید توجه داشت که وجود هر گونه ایراد در ضخامت پوشش ممکن است منجر به زنگ زدگی ،خوردگی و از بین رفتن قطعه گردد لذا به جهت اهمیت موضوع میبایست از ضخامت سنج با دقت بالا جهت کنترل و اندازه گیری ضخامت فلز یا رنگ استفاده کرد. اشکال در ضخامت پوششد منجر به خوردگی،زنگ زدگی وازبین رفتن قطعه میگردد.

روش های اندازه گیری ضخامت

1-روش القاي مغناطيسي

این روش جهت اندازه گیری ضخامت پوشش های مغناطیسی بر روی سطوح غیر مغناطیسی و پوشش های غیر مغناطیسی روی زیرآیندهای آهنی  کاربرد دارد.

جهت اندازه گیری ضخامت به روش القای مغناطیسی  باید پراب ضخامت سنج را روی قسمت مورد نظر قرار داد .

هنگامی که پراب تغییر مکان داد فاصله ی بین نوک پراب و سطح زیرآیند اصلی اندازه گیری می شود.

داخل پراب سیم پیچی قرار دارد که یک دامنه مغناطیسی متغیر تولید می کند.وقتی که پراب روی سطح زیرآیند قرار میگیرد  چگالی شار مغناطیسی ناحیه را تغییر میدهد که این تغییرات به وسیله سیم پیچ دیگری اندازه گیری می شود و خروجی این سیم پیچ به یک میکروپروسسور منتقل می شود و اطلاعات پس از پردازش به صورت یک عدد روی صفحه نمایشگر نشان داده می شود که بیانگر ضخامت محل اندازه گیری می باشد.

از ویژگی های اندازه گیری ضخامت به روش القاي مغناطيسي میتوان به

1- غیر مخرب و کم هزینه بودن این روش،

2- سرعت اندازه گیری و پرتابل بودن دستگاه

3-دقت اندازه گیری و تکرار پذیر بودن و

4- آسان بودن اندازه گیری به این روش اشاره کرد.

کاربرد های اندازه گیری ضخامت به روش القاي مغناطيسي

كاربرد عمده اين روش در اندازه گيري پوشش هاي اعمالي برروي سطح بصورت مايع ويا پودري مي باشد بعلاوه برروي زيرآیندهاي آهني وفولادي كه آبكاري كروم٬ روي٬ كادميوم و فسفاته شده نیز كارايي دارد.

2-روش جريان گردابي

روش جريان القایی در سنجش ضخامت پوشش هاي نارسانا بر روي زيرآیندهای غيرآهني رسانا٬ پوشش هاي غيرآهني رسانا بر روي سطوح زيرآیند غيررسانا و بعضي از پوشش هاي غيرآهني بر روي فلزات غيرآهني بعنوان يك روش غيرمخرب مطرح است. ضخامت سنج جريان گردابي همانند ضخامت سنج القاي مغناطيسي از پروبي استفاده مي نمايد كه داراي سيم پيچ است. اين پروب/ سيم پيچ بوسيله يك اسيلاتور( نوسان گر) فركانسي متناوب با دامنه بالا توليد مي نمايد. وقتي كه اين ناحيه در نزديكي يك رساناي فلزي قرار مي گيرد جريان هاي گردابي در آن مواد رسانا توليد مي شود كه در نتيجه آن مقاومت ظاهري(امپدانس) در سيم پيچ پروب تغيير مي نمايد. فاصله بين سيم پيچ پروب وسطح زيرآیند رسانا ميزان تغيير مقاومت ظاهري را مشخص مي نمايد.

ویژگی های اندازه گیری ضخامت به روش جريان گردابي میتوان به 1-هزینه پایین،2-سادگی کاربرد،3-دقت بالا و تکرارپذیری،4سنجش و خروجی اطلاعات به طور همزمان بصورت دیجیتال

 كاربردها اندازه گيري ضخامت پوشش با روش جريان گردابي شامل پوشش هاي مايع وپودري بر روي آلومينيوم آنودايز همچنين آلومينيوم و فولاد ضدزنگ غيرمغناطيسي مي باشد.

انتخاب ضخامت سنج :

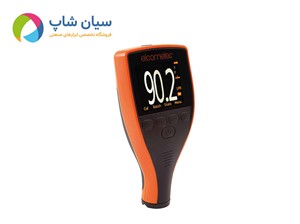

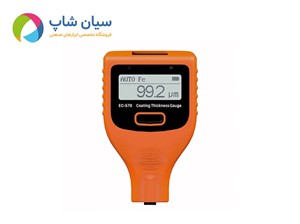

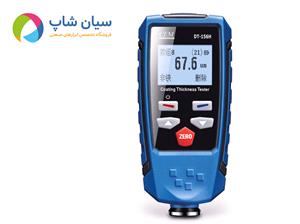

بسیاری از ابزارآلات در دسترس امروزی بر اساس ترکیبی از دو مکانیزم اندازه گیری (مکانیزم القای مغناطیسی و جریان گردابی) کار می کنند.

این بدین معنیست که مصرف کننده امکان سنجش ضخامت در دامنه وسیع تری را بدون تغییر نوع دستگاه را دارد.

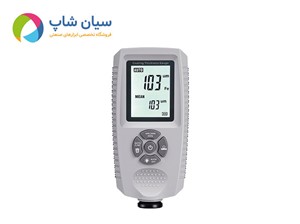

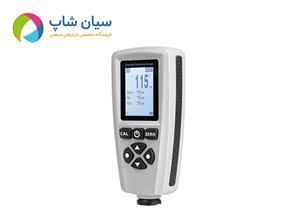

 مصرف كننده معمولا ميتواند از بين ضخامت سنج هاي اصلي كه فقط مقدار ضخامت را بصورت ديجيتالي نشان ميدهند ويا ضخامت سنج هايي كه مقادير اندازه گيري شده را ذخيره مي نمايند و به ما اطلاعات آماري نظير متوسط آنها، انحراف استاندارد و يا بالاترين وپائين ترين مقدار سنجش را ارائه مي دهد یکی را انتخاب کند.

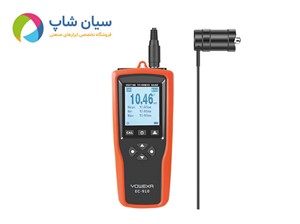

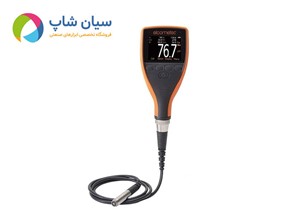

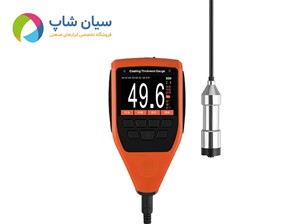

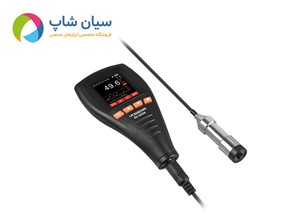

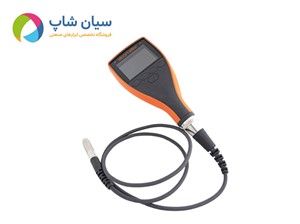

نوع ديگري از انتخاب بر پايه شكل قطعه اي است كه اندازه گيري مي شود. براي تمام قطعاتي كه اندازه گيري ميشوند نمي توان از يك نوع ضخامت سنج و پراب استفاده نمود. وقتي كه با يك قطعه با شكل هاي پيچيده مواجه هستيم. پراب هاي مختلف جداگانه اي عرضه ميشوند: براي مثال سنجش ضخامت پوشش برروي قطرداخلي يك لوله ممكن است نياز به پراب 90درجه داشته باشد٬ در حاليكه سنجش برروي يك سطح صاف بجهت حصول بهترين كارايي نياز به يك پراب با زاويه صفر درجه دارد.
