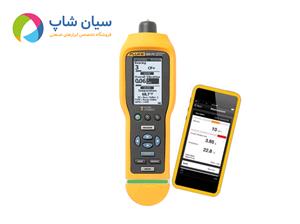

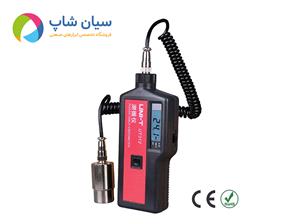

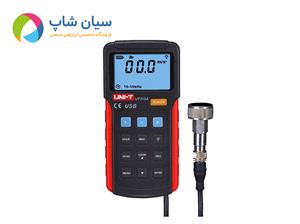

لرزش سنج (ویبرومتر) VIBRO METER

یکی از موارد مهم در صنایع ،کنترل ارتعاش و لرزش ماشین های دوار و ابزارها از قبیل توربین ژنراتور، پمپ، یاتاقان، موتور، فن و ... می باشد و در صورت گذر از حد معینی میتواند منجر به بروز حوادث و یا خرابی تجهیز شوند، به همین دلیل اندازه گیری ارتعاش قطعات و ماشین ها در صنایع مختلف از اهمیت بالایی برخوردار است، اندازه گیری این لرزش ها و نوسانت بوسیله لرزش سنج و یا ارتعاش سنج انجام می گیرد. لرزش سنج ها کاربرد فراوانی در تعمیر و نگهداری تجهیزات صنعتی متحرک دارند، در مدل های پیشرفته تر لرزش سنج ها امکان انداره گیری سرعت، شتاب، بازه مکانی جابجایی وجود دارد.

لرزش،نوسان مکانیکی حول یک نقطه تعادل میباشد .این نوسان میتواند به صورت تصادفی در فواصل متفاوتی از زمان یا تناوبی نظیر پاندول ساعت رخ دهد . لرزش سنج در حقیقت تجیهزی است که این نوسانات و لرزشها را برای ما اندازه گیری می کند . پارامترهایی مانند فرکانس یا تواتر، شتاب ، سرعت ، بازه مکانی جابه جایی و در مدلهای پیشرفته تر میتواند حرکات نوسانی پیشرفته را آنالیز کند . استفاده از ویبرومتر یا لرزش سنج در تعمیر و نگهداری بسیاری از تجیهزات صنعتی متحرک کاربرد فراوان خواهد داشت . این نوسانات وقتی از محدوده تعریف شده‌‎ای بیشتر میشوند باعث بروز خسارات جبران ناپذیر به ادوات صنعتی خواهند گردید و بازرسی مدوام vibration یا لرزش موتورها و ادوات دوار امکان جلوگیری از ضایعات ناشی از آنها را خواهد داد.



حسگر لرزش سنج

اولین المان مورد نیاز برای اندازه گیری ارتعاشات، حسگر ارتعاش سنج است و ابزاری است که حرکت ارتعاشی را حس و آن را به یک سیگنال الکتریکی متناسب با حرکت ارتعاشی، تبدیل می کند. با تبدیل ارتعاشات به سیگنال الکتریکی، امکان ذخیره سازی، انجام پردازشهای بعدی و نیز مشاهده ی سیگنال از طریق دستگاه های الکترونیکی (تجهیزات داده برداری) فراهم می شود.



انواع حسگرهای لرزش

حسگرهای لرزش معمولاً به دو گروه تقسیم میشوند:

حسگرهای حرکت (ارتعاش) مطلق: مانند حسگرهای سرعت سنج و شتاب سنج

حسگرهای حرکت (ارتعاش) نسبی: ارتعاش توسط این حسگرها به صورت نسبی و نسبت به یک نقطه ی ثابت مرجع اندازه گیری می شود، مانند حسگرهای جریان گردابی



مکانیزم کاری انواع حسگرهای لرزش

با توجه به مکانیزم کاری و پارامتر اصلی اندازه گیری، حسگرهای ارتعاش سنجی که امروزه در ماشین آلات دوار مورد استفاده قرار می گیرند عبارتند از:

1- شتاب سنج

2- سرعت سنج

3- جابجایی سنج



روش نصب حسگرهای لرزش

حسگرهای لرزش به روش های مختلف برروی ماشین ها نصب می شوند از جمله:

نصب مغناطیسی: که بیشتر در تجهیزات اندازه گیری قابل حمل کاربری دارد.

روش دستی: که در این روش حسگر در هنگام استفاده با دست در محل مورد نظر نگه داشته میشود.

نصب دائمی: که حسگر با استفاده از جوش و یا پیچ به ماشین متصل میشود.



نکات مهم در انتخاب یک لرزش سنج

• قابلیت اندازه گیری لرزش، سرعت ، شتاب و جابجایی

• محدوده حساسیت نسبی

• محدوده فرکانس

• کارت حافظه، قابلیت ذخیره اطلاعات و اتصال به کامپیوتر

• محدوده دمای عملیاتی

• زمان نمونه گیری

• دارا بودن پراب مجزا

• دقت اندازه گیری
