LCR متر

یک lcr  متر میتواند برای مشخص کردن مقاومت ظاهری،مقاومت پیچیده ی ایجاد شده توسط جریان های متناوب مورد استفاده قرار بگیرد.lcrمتر جریان،ولتاژ و زاویه فاز را اندازه میگیرد و مقادیر متقابل lcr  را محاسبه میکند که میتواند به صورت های مختلفی نظیر (z ،r  و x  در یک نمودار مدار سریالی  ls یا  rs یا نمودار موازی lp  و rp  و غیره...)نشان داده شود. Lcr متر در شکل های مختلفی نظیر lcr متر دستی که عموما استفاده از آن آسان است،رومیزی و آزمایشگاهی موجود است.lcr متر در ابعاد مختلفی از 1 khz تا 100 khz  و بالاتر موجود است.

علاوه بر محدوده اشاره شده،محدوده فرکانس نیز باید محاسبه شود زیرا به طرز موثری در قیمت دستگاه تاثیر دارد.

عموما شما باید نمونه ها را در فرکانسی که اجرا میشوند اندازه گیری کنید.علاوه بر این lcr متر ها اغلب همراه ویژگی های کابردی شامل مقایسه کننده ولیست کردن توابع جابه جایی وجود دارند.

در حالت مقایسه ای شما میتوانید با وارد کردن مقادیر آستانه به تست کردن نمونه ها بپردازید و دستگاه به طور اتوماتیک موفقیت یا شکست تست را مشخص میسازد.

لیست توابع جابه جایی تست DUTاتوماتیک با فرکانس های مختلف را فراهم میسازد.همانند یک آنالیزگر مقاومت ظاهری یک lcr متر برای اندازه گیری مستقیم و دقیق القاگرها ،خازن ها و مقاومت ها از فرکانس های مختلفی استفاده میکند.

محدوده ی تست میتواند به صورتی دستی یا اتوماتیک تعیین شود.lcrمتر میتواند کاملا به صورت اتوماتیک کار کند از طریق رابط RS-232 ، کابل USB، LAN . نرم افزار کنترل میتواند برای ذخیره نتایج به کار برده شود.

Rst متر یا توالی سنج:

توالی سنج برای شناسایی توالی موجود در مدار الکترونیکی سه فاز استفاده میشود. چون جهت چرخش موتور الکترونیکی  با تغییر توالی فاز موجود میتواند تغییر کند.همچنین اجرای صحیح ابزارهای اندازه گیری نظیر انرژی سنج سه فاز و کنترل اتوماتیک دستگاه ها به توالی فاز وابسته است.انواع مختلفی از تسترهای توالی فاز در بازار امروز موجود است نظیر نوع تماسی یا غیر تماسی ،ایستا یا چرخشی و...در رنج وسیعی از ولتاژ و محدوده توان.

توالی فاز چیست؟

توالی که ولتاژهای سه فاز حداکثر مقادیر مثبت خود را بدست می آورند به عنوان توالی فاز تعریف شده است که به رابطه ی میان ولتاژها و جریان ها در سیستم سه فاز اشاره دارد.توالی های سه فاز r  یا red ، y یا yellow ، و b  به blue اشاره دارد.

انواع مختلف توالی سنج ها:

توالی سنج ها به دوگروه تقسیم میشوند:

الف.نوع چرخشی

ب.نوع ایستا

نوع چرخشی:

طبق اصول موتور القایی کار میکند.اصول نوع چرخشی توالی سنج همانند موتور سه فاز میباشد.برای درک بهتر به نحوه کار یک موتور فک کنید.برای موتور سه فاز،ما به سه منبع تغذیه که باید در یک توالی خاص قرار گرفته باشند نیاز داریم.

نوع ایستا:

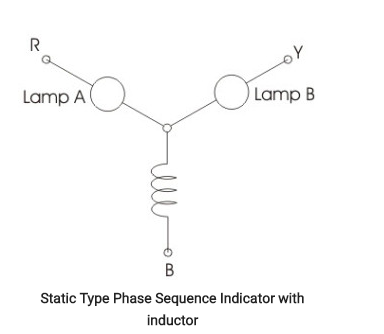

در نوع ایستا به عنوان مثال اگر توالی فاز به صورت RYB باشد،در این حالت لامپ B بیشتر از لامپ A میدرخشد،و اگر توالی برعکس شود لامپ Aبیشتر از لامپ Bمیدرخشد.
