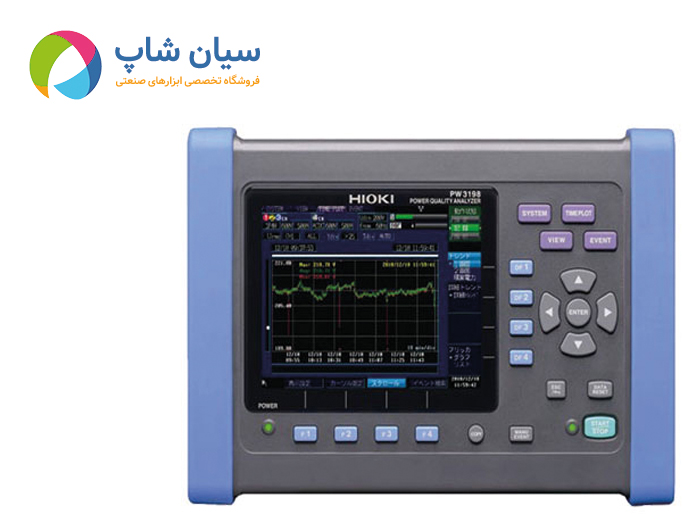

پاور آنالایزر و سنجش هارمونیک HIOKI PW3198

پاور آنالایزر و سنجش هارمونیک و تست نوسانات الکتریکی HIOKI PW3198 برای اندازه گیری پارامترهای ولتاژ سه فاز باید از پاورآنالایز یا دستگاه سنجش میزان هارمونیک استفاده کرد. در اندازه گیری ولتاژ سه فاز باید به پارامترهای ویژه و حساس ان دقت کرد که استفاده کننده است آسیبی نبیند اندازه گیری و تست این دستگاه ها شامل توان اکتیو،راکتیو،زاویه فاز،ولتاژ ،جریان ،هارمونیک ،که بر اساس رنج اندازه گیری و دقت آنالیز میشوند و در صنعت نفت،پتروشیمی،نیرگاه،انتقالات برق،ایستگاه های انرژی،سیستم های خورشیدی بادی، ..
تماس بگیرید

توضیحات محصول

مشخصات فنی،قیمت و خرید پاورآنالایزر و سنجش هارمونیک و تست نوسانات الکتریکی HIOKI PW3198

Hioki PW3198 Power Quality Analyzer

پاور آنالایزر وسنجش هارمونیک و تست نوسانات الکتریکی HIOKI PW3198برای اندازه گیری پارامترهای ولتاژ سه فاز باید از پاورآنالایز یا دستگاه سنجش میزان هارمونیک استفاده کرد. در اندازه گیری ولتاژ سه فازباید به پارامترهای ویژه و حساس ان دقت کرد که  استفاده کننده است آسیبی نبیند اندازه گیری و تست این دستگاه ها شامل توان اکتیو،راکتیو،زاویه فاز،ولتاژ ،جریان ،هارمونیک ،که بر اساس رنج اندازه گیری و دقت آنالیز میشوند و در صنعت نفت،پتروشیمی،نیرگاه،انتقالات برق،ایستگاه های انرژی،سیستم های خورشیدی بادی، ماشین آلات صنعتی  کاربرد فراوانی دارد.این دستگاه ساخت کمپانی هیوکی ژاپن بوده و دارای یکسال گارانتی و پنج سال خدمات پس از فروش می باشد. این محصول را می توانید از شرکت فنی و مهندسی سیانکو تهیه نمائید.



ویژگی های دستگاه پاورآنالایزر HIOKI PW3198

  • راه اندازی آسان
  • دقت بالا(با دقت اندازه گیری 0.1 درصد ولتاژ پایه)
  • اندازه گیری تمام پارامتر ها در یک زمان
  • متد هایی برای آشکار سازی رویداد ها از جمله :
  • • اضافه ولتاژ گذرا (ضربه)- افت ولتاژ- افزایش ولتاژ-وقفه-جریان هجومی- نوسانات فرکانس – هارمونیک
  • هارمونیک های مرتبه بالا- عدم تعادل
  • قابلیت ثبت و آنالیز نرم افزاری کلیه داده های اندازه گیری شده
  • جهت حفظ از تجهیزات الکتریکی و بررسی و بهره برداری از سیستم های تولید برق و خورشیدی
  • مدیریت پارامتر ها و کنترل مانند نوسان ولتاژ هارمونیک
  • اندازه گیری : ولتاژ خط به خط-اضافه ولتاژگذرا – اندازه گیری دو ولتاژ بالا و پایین در یک زمان و نمایش آن– اندازه گیری هارمونیک تشخیص اضافه ولتاژگذرا – تشخیص اضافه ولتاژدی سی تا ۷۰۰ کیلو هرتز
  • نمایش شکل موج های سینوسی و دیگر پارامتر ها که باید به مشخصات فنی کمپانی دستگاه که به صورت پی دی اف میباشد مراجعه نمایید.



حالت های نمایش مختلف پاورآنالایزر

  • 1- نمایش DMM: ولتاژ-جریان-توان اکتیو-توان ظاهری-توان راکتیو-ضریب توان-انتگرال توان-
    فاکتورK به صورت عددی نمایش داده می شود.
  • 2- نمایش شکل موج
  • 3- نمایش برداری: نمایش ولتاژ-جریان و هارمونیک به صورت برداری
  • 4- نمایش هارمونیک به صورت بارگراف: مقدار موثر و زاویه فاز از مرتبه صفر تا پنجاه
  • 5- ثبت و نمایش تمام پارامتر ها بصورت نمودار زمانی
  • 6- نمایش لیست رویدادها
  • 7- نمایش شکل موج رویداد ها
  • قابلیت اتصال به کامپیوتر(USB/LAN)
  • نرم افزار کامپیوتری بررسی کیفیت توان
  • قابلیت اتصال SD کارت ماکزیمم 32G (SD کارت مورد تایید شرکت)
  • میزان ذخیره اطلاعات تا 55 هفته (تغریبا یک سال)
  • تعداد رویداد قابل ذخیره 55000
  • اندازه گیری مقادیر تکفاز-سه فاز(سه سیمه و چهار سیمه)
  • رنج وسیع اندازه گیری
  • دارای ساعت واقعی وتقویم خودکار
  • دارای باطری داخلی و شارژر
  • چهار کانال برای ولتاژ وچهار کانال برای جریان ورودی
  • همگامی زمانی با ساعت استاندارد UTC ودیگر ابزارها با اضافه کردن GPS BOX



تجهیزات جانبی پاورآنالایزر

کتابچه دستورالعمل-راهنمای اندازه گیری-کابل ولتاژ L1000 :(8عدد کابل هرکدام 3متر:قرمز-زرد-آبی-خاکستری به اضافه 4عدد کابل مشکی و8عدد گیره سوسماری:قرمز-زرد-آبی-خاکستری به اضافه 4عدد سیاه)-لوله اسپیرال-برچسب های کابل ورودی(برای مشخص کردن کانال های کابل ولتاژ و گیره(CLAMP))-آداپتور Z1002 –کابل USB (طول 1 متر) -کارت حافظه SD (2GB)



کاربرد پاورآنالایزر

• عیب یابی: در سیستم های نیرو(نقص تجهیزات-خرابی-ریست شدن-داغ شدن بیش از حد ویا آتش سوزی )ایده آل است برای عیب یابی سیستم های نیروگاه بادی وخورشیدی –ایستگاه های شارژ EV –شبکه های هوشمند –
ماشین های ابزار-تجهیزات OA (به عنوان مثال : کامپیوتر- پرینتر و یو پی اس)-اتاق های سرور و تجهیزات الکتریکی

• بررسی و پیشگیری: اندازه گیری های طولانی از کیفیت برق ومدیریت تمام پارامترها

• بررسی قدرت(بار): مطالعه مصرف انرژی و پیدا کردن ظرفیت سیستم قبل از اضافه کردن بار

• اندازه گیری خط های سه فاز و زمین به طور همزمان

• اندازه گیری اولیه وثانویه یو پی اس

• آنالیز ولتاژ دو خط

• مشخص کردن اتصال کوتاه

• اندازه گیری ورودی و خروجی یک مبدل DC به AC برای نیروگاه خورشیدی

• اندازه گیری از راه دور

• اندازه گیری ولتاژ –جریان-توان اکتیو-توان راکتیو-توان ظاهری-ضریب توان-انتگرال توان- اضافه ولتاژ گذرا(ضربه)- افت ولتاژ- افزایش ولتاژ-وقفه-جریان هجومی- نوسانات فرکانس – هارمونیک
هارمونیک های مرتبه بالا- عدم تعادل -فلیکر-جریان نشتی-THD –فاکتور K –توان هارمونیک-اختلاف فاز-
انرژی اکتیو و راکتیو و…



Hioki PW3198 Power Quality Analyzer

  • Verify power problems in accordance with the IEC61000-4-30 Class A standard
  • High Accuracy and continuous gapless recording (V:±0.1% of nominal voltage, A and W:±0.2% rdg. ±0.1% f.s.)
  • CAT IV 600 V – safe enough for incoming power lines
  • Broadband voltage range lets you measure even high-order harmonic components of up to 80 kHz
  • Wide dynamic range from low voltages up to 1300 V (3P4W line-to-line voltage)
  • Maximum 6000 V transient overvoltage up to 700 kHz
  • LAN, USB and SD card interfaces
  • Optional GPS BOX for synchronizing multiple devices
  • For best value, order PRO kit versions which include current clamps, software, and a hard case



سیانکو نمایندگی فروش تجهیزات هیوکی ژاپن

برند : HIOKI / JAPAN
