کلمپ میلی آمپرمترهای فلوک مدل های 772,773,FLUKE 771

کلمپ آمپرمترهای فلوک سری 770 در سه مدل فلوک 771 و 772 و 773 توسط کمپانی فلوک آمریکا تولید شده که اندازه گیری، سورس و شبیه سازی جریان و ولتاژ را انجام میدهند. اندازه گیری توسط دهانه کلمپ و همینطور گیره های همراه دستگاه انجام می شود. دستگاه های پرتابل مناسب برای عیب یابی ترانسمیترها، عملگرها، PLC و DCS . این کلمپ ها جریان مدار تا 24 میلی آمپر DC را بدون جدا کردن از مدار اندازه گیری میکنند.
تماس بگیرید

توضیحات محصول

مشخصات فنی کلمپ میلی آمپرمترهای فلوک مدل های 772,773,FLUKE 771

کلمپ آمپرمترهای فلوک سری 770 در سه مدل فلوک 771 و 772 و 773 توسط کمپانی فلوک آمریکا تولید شده که اندازه گیری، سورس و شبیه سازی جریان و ولتاژ را انجام میدهند. اندازه گیری از طریق کلمپ و همینطور پراب های تست انجام میشود.

دستگاه های پرتابل مناسب برای عیب یابی ترانسمیترها، عملگرها، PLC و DCS.

این میلی آمپرمتر ها در اندازه گیری جریان بین 4 تا 20 میلی آمپر بدون قطع کردن مدار کاربرد دارند که باعث صرفه جویی در زمان و سرعت اندازه گیری 5 برابر بالاتر از مولتی متر های دیجیتالی میشوند. وظیفه ی کالیبره کردن مدار و تست ولتاژ را نیز انجام میدهند که از اتلاف وقت جلوگیری میکند.



  • فلوک 771 تنها میتواند اندازه گیری جریان را توسط کلمپ و پراب های تست انجام دهد
  • فلوک 772 قابلیت اندازه گیری، تولید و شبیه سازی جریان میلی آمپر. ولتاژ مداری 24 ولت
  • فلوک 773 علاوه بر قابلیت های فلوک 772 قابلیت اندازه گیری و تولید ولتاژ را نیز دارد. ولتاژ مداری 24 ولت، تامین ولتاژ DC از صفر تا 10 ولت ، اندازه گیری ولتاژ DC از صفر تا 30 ولت، نسبت جریان ورودی و خروجی، اندازه گیری و تامین هم زمان جریان

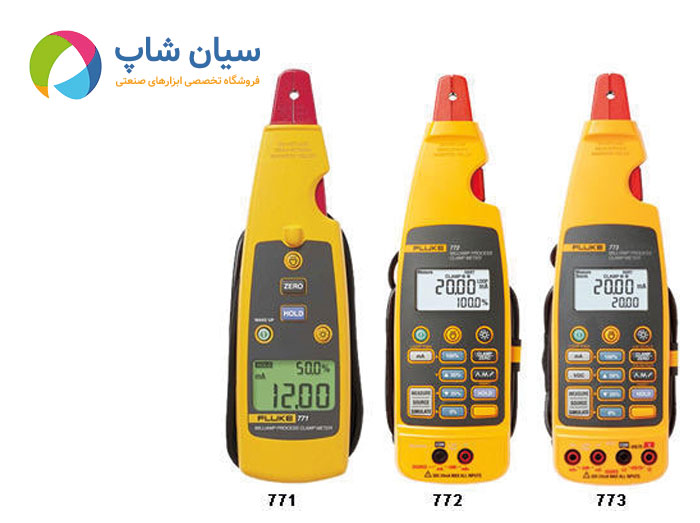

کلمپ میلی آمپرمترهای فلوک مدل های 772,773,FLUKE 771

موارد استفاده از دستگاه های 772 و 773

  • تامین جریان 4 تا 20 میلی آمپر برای تست سیستم کنترل i/o  یا I/P
  • شبیه سازی جریان 4 تا 20 میل آمپر برای تست کنترل I/O
  • تغییر رمپ یا استپ خروجی 4 تا 20 میلی آمپر برای تست از راه دور





موارد استفاده از 773

  • اندازه گیری ولتاژ DC برای تشخیص ولتاژ سورس 24 ولت یا سیگنال ولتاژ I/O
  • تامین ولتاژ DC برای تست ولتاژ ورودی دستگاه ها
  • دارای سیگنال خروجی جریان مقیاس بندی شده که قابلیت ثبت گزارش در مولتی متر های 289 و یا709H را برای ضبط کالیبراسیون مدار بدون قطع مدار فراهم میسازد
  • تامین و اندازه گیری جریان بطور هم زمان

کلمپ آمپرمترهای فلوک مدل های 772,773,FLUKE 771

متعلقات میلی آمپرمتر فلوک

  • 771 : راهنمای کاربر و کیف حمل
  • 772 و 773 : هادی های تست، گیره های تست سوسماری و غلاف آویز، کیف حمل و راهنمای کاربر



ویژگی های میلی آمپر کلمپ متر جریان و ولتاژ فلوک سری 770

  • در سه مدل 771 ، 772 و 773
  • استفاده آسان و پرتابل
  • عیب یابی ترانسمیترها، عملگرها، PLC و DCS
  • اندازه گیری سیگنال های جریان مدار 4 تا 24 میلی آمپر DC بدون جدا کردن از مدار
  • فک کلمپ قابل جداشدن
  • نگهدارنده اطلاعات
  • دقت  0.2%
  • اندازه گیری سیگنال های 10 تا 50 میلی آمپر در سیستم های قدیمی که از محدوده 99.9 میلی آمپر استفاده میکنند.
  • آی پی حفاظتی IP40
  • نمایشگر دو خطی با نور پس زمینهاستفاده از 4 باتری AA آلکالاین (باتری‌های قلیایی)
  • کارکرد تا 12 ساعت باتری
  • قابلیت ذخیره نیرو (POWER SAVING)
  • دمای کار میلی آمپرمتر ها از 10- تا 50 درجه
  • تمام دستگاه ها دارای سه سال گارانتی



قابلیت های اندازه گیری و سورس و شبیه سازی در سه مدل 771و 772و 773

MODEL

mA measure
w/jaw

mA measure
In circuit

mA source

mA simulate

Loop power
24 V

DCV source
0-10 V

DCV
measure
0-30 V

Scaled mA
output to mA
input

mA in/out

771







772







773

مشخصات در آمپرمترهای کلمپی سری 770 فلوک

مدل

قابلیت

محدوده و رزولوشن

دقت

نکات قابل توجه



771, 772, 773

اندازه گیری mA



0 to 20.99 mA

0.2 % + 5 counts

اندازه گیری با کلمپ

21.0 mA to 100.0 mA 1 % + 5 counts
772 and 773

اندازه گیری mA

0 to 24.00 mA

0.2 % + 2 counts

اندازه گیری توسط پراب های تست

تولید mA

0 to 24.00 mA

0.2 % + 2 counts

بشترین ولتاژ  mA :

 24 mA into 1,000 ohms

شبیه سازی mA

0 to 24.00 mA

0.2 % + 2 counts

 ماکزیمم ولتاژ 50 ولت dc

773

تولید ولتاژ

0 to 10.00 V dc

0.2 % + 2 counts

ماکزیمم جریان دستگاه 2 mA

اندازه گیری ولتاژ

0 to 30.00 V dc

0.2 % + 2 counts




 مشخصات عمومی FLUKE 772 , 773 (see .... for more information on the Fluke 771 specifications)

تاثیر میدان زمین

< 0.12 mA

باتری

(4) 1.5 V, Alkaline, IEC LR6

زمان کار

12 hours @ 12 mA source into 500 ohms

ابعاد (HxWxL)

772, 773: 41.3 mm x 76 mm x 248 mm (1.625 in x 3 in x 9.75 in)
771: 59 mm x 38 mm x 212 mm, (2.32 in x 1.5 in x 8.35 in)

وزن

772, 773: 415 g (14 oz) 771: 260 g, (9.1 oz)

دمای کاری

-10 °C to 50 ºC

ذخیره سازی دما

-25 °C to 60 °C

رطوبت محیط کاری

< 90 % @ < 30 °C; < 75 % @ 30 ~55 °C

ارتفاع کاری

0 ~ 2,000 m

ارتفاع ذخیره سازی

None

رتبه بندی IP  حفاظتی

IP 40

لرزش و نوسان

Random 2 g, 5 Hz to 500 Hz

تست سقوط از ارتفاع

Passes 1 meter drop test (except the jaw)

EMI, RFI, EMC

Meets applicable requirements in EN61326-1 Note: For current
measurement w/jaw, add 1 mA to specification for EMC field strengths
of 1 V/m up to 3 V/m

ضریب دمایی

0.1(/°C x specified accuracy for temperature < 18 °C or > 28 °C)

 میلی آمپرمترکلمپی فلوک مدل های 772,773,FLUKE 771

Overview for the Fluke 770 Series Milliamp Process Clamp Meter

The Fluke 770 Series Milliamp Process Clamp Meter is a handheld device that is great for troubleshooting transmitters, valves, Programmable Automation Controllers (PLC) and Distributed Control Systems (DCS). This unique clamp measures an in-circuit current of four to 24 milliamps dc signals without breaking the loop. It features a detachable jaw clamp that is connected to the main body through an extension cable which is ideal for tight locations.
