پی ال سی زیمنس مدل SIMATIC S7- CPU 1515-2 PN

جدیدترین ها
محصولات زیمنس آلمان
 پی ال سی plc siemens  SIMATIC S7- CPU 1515-2 PNدارای یک پردازنده قدرتمند:پردازشگر زمان اجرای فرمان تا 30 نانو ثانیه در هر دستورالعمل باینری را بدست می آورد .یک حافظه کاری بزرگ : 500 کیلو بایت برای برنامه، 3 مگابایت برای داده . کارت حافظه سیماتیک به عنوان حافظه بار . اجازه می دهد توابع اضافی مانند datalog و آرشیو ذخیره سازی شوند  قابلیت انعطاف پذیری: پیکربندی تک لایه با حداکثر 32 ماژول (CPU + 31 ماژول)
تماس بگیرید

توضیحات محصول

پی ال سی زیمنس مدل SIMATIC S7-1500 CPU 1515-2 PN

  پی ال سی زیمنس مدل plc siemens  SIMATIC S7- CPU 1515-2 PN خانواده ی siematic s7 cpu 1500  از دسته قدرتمند ترین و پیشرفته ترین سری پی ال سی های s7  می باشد که با طیف وسیعی از قابلیت ها می توان برای انواع برنامه های کاربردی اتوماسیون در اتوماسیون اتوماتیک، بالاترین عملکرد با قابلیت استفاده عالی را ایجاد نماید . پی ال سی S71500 زیمنس به عنوان مکمل PLC S7 300 و PLC S7 400 در سال ۲۰۱۳ به بازار روانه شد. با توجه به اینکه سخت افزار و نرم افزار های PLC در حال پیشرفت هستند تا سال ۲۰۲۰ جایگزین پی ال سی S7300 و پی ال سی S7400 خواهد شد.

جایگزین شدن پورت MPI روی کلیه CPU های سری S7-1500 با پورت پروفی،قابلیت ارتباط از طریق اینترنت برای مانیتورینگ و خطایابی ،دارای توابع PLCopen استاندارد ( مناسب برای کاربردهای کنترل حرکت برای ارتباط با کلیه درایوهای دارای پروتکل PROFIdrive)،دارای توابع PID Control‌ برای سیستم های حلقه بسته ساده ، قابلیت متغیر بودن تعداد پورت PN با توجه به نیاز کاربران ، توانایی کدنویسی به زبان C می باشند . توابع بیشتر برای استفاده های پیشرفته را میتوان از طریق ماژول های اختصاصی مورد استفاده قرار داد کارکرد های از جمله شمارش سرعت بالا تشخیص موقعیت یا توابع اندازه گیری برای سیگنال تا 1 مگا هرتز را دارند. که این محصول و دیگر تجهیزات مرتبط با اتوماسیون صنعتی  و ابزار دقیق با بهره گیری از بهترین قطعات در ساخت به پشتوانه برند معتبر company siemens در فروشگاه آنلاین سیان شاپ همراه با گارانتی معتبر و خدمات پس از فروش عرضه می شوند.

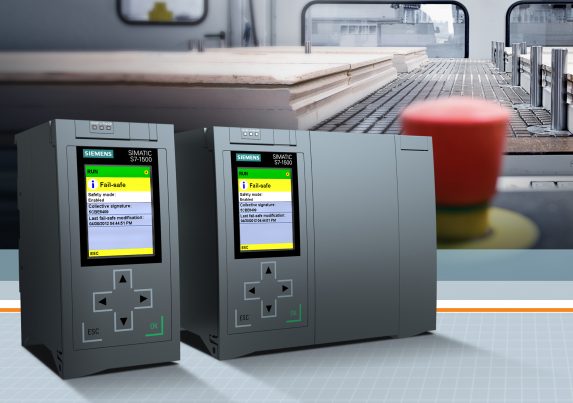

پی ال سی 1500



ویژگی های فنی  پی ال سی زیمنس مدل SIMATIC S7- CPU 1515-2 PN

  • CPU 1515-2 PN برای برنامه های کاربردی با نیازهای متوسط ​​و بالا برای ذخیره سازی برنامه / داده در محدوده محصول کنترل کننده S7-1500
  • سرعت پردازش متوسط ​​و بالا برای حسابهای باینری و شناور نقطه ( floating-point arithmetic)
  • به عنوان کنترل کننده مرکزی در خطوط تولید با  ورودی و خروجی های مرکزی و توزیع شده مورد استفاده قرار می گیرد
  • رابط PROFINET IO IRT با سوئیچ 2 پورت
  • کنترل کننده PROFINET IO برای عامل ورودی و خروجی های توزیع شده در PROFINET
  • PROFINET I-دستگاه برای اتصال CPU به عنوان یک دستگاه هوشمند PROFINET تحت کنترل کننده SIMATIC یابدون کنترلر  SIEMENS PROFINET IO
  • رابط اضافی PROFINET با آدرس IP جداگانه برای جداسازی شبکه، برای اتصال بیشتر دستگاه های PROFINET IO RT یا برای ارتباطات با سرعت بالا به عنوان یک دستگاه

OPC UA سرور و کاربر به عنوان گزینه ی زمان در اجرا برای اتصال آسان SIMATIC S7-1500 به دستگاه های شخص ثالث / سیستم با توابع:

  • دسترسی OPC UA به داده ها
  • OPC UA امنیت
  • OPC UA روش تماس
  • پشتیبانی از OPC UA مشخصات هماهنگ.
  • حالت مرکزی و توزیع شده ایسکورون
  • ویژگی های یکپارچه کنترل حرکت برای کنترل محورهای کنترل سرعت و موقعیتی، چرخش موقعیت دقیق بین محورها، پشتیبانی از رمزگذار های خارجی و پروب وب سرور مجتمع برای تشخیص با گزینه ای برای ایجاد صفحات وب تعریف شده توسط کاربر
  • توجه داشته باشید کارت حافظه سیماتیک برای بهره برداری از CPU مورد نیاز می باشد .

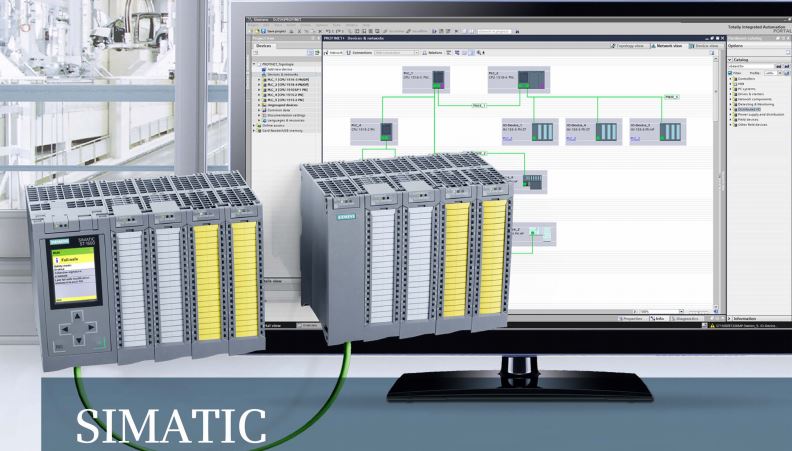

پی ال سی 1500



کاربرد

پی ال سی زیمنس مدل SIMATIC S7-1500 CPU 1515-2 PN با برنامه متوسط ​​و حافظه داده برای برنامه های کاربردی است که همچنین شامل ساختارهای توزیع خودکار در کنار ورودی و خروجی های  مرکزی است. این می تواند به عنوان یک کنترل کننده PROFINET IO یا به عنوان اطلاعات توزیع شده (PROFINET I-Device) استفاده شود. رابط یکپارچه PROFINET IO IRT به عنوان سوئیچ 2 پورت طراحی شده است تا یک توپولوژی خطی در سیستم نصب شود. رابط یکپارچه یکپارچه PROFINET با آدرس IP جداگانه می تواند برای جداسازی شبکه استفاده شود، برای مثال، اتصال بیشتر دستگاه های PROFINET IO RT یا ارتباطات با سرعت بالا به عنوان I-Device. علاوه بر این، CPU ویژگی های کنترل جامع و همچنین قابلیت اتصال به درایو ها را از طریق بلوک های استاندارد باز شده PLC ارائه می دهد.

طراحی ساختاری پی ال سی زیمنس مدل SIMATIC S7-1500 CPU 1515-2 PN :

  • یک پردازنده قدرتمند:
    پردازشگر زمان اجرای فرمان تا 30 نانو ثانیه در هر دستورالعمل باینری را بدست می آورد.
  • یک حافظه کاری بزرگ:
    500 کیلو بایت برای برنامه، 3 مگابایت برای داده
  • کارت حافظه سیماتیک به عنوان حافظه بار؛
    اجازه می دهد توابع اضافی مانند datalog و آرشیو ذخیره سازی شوند .
  • قابلیت انعطاف پذیری:
    پیکربندی تک لایه با حداکثر 32 ماژول (CPU + 31 ماژول)

نمایش با توابع برای:

  • نمایش اطلاعات جامع نظیر آدرس آی پی رابط کاربری یکپارچه، نام ایستگاه، تعیین سطح بالاتر، تعیین محل، و غیره
  • نمایش و تایید پیام های تشخیصی و کاربر
  • نمایش اطلاعات ماژول
  • نمایش تنظیمات صفحه نمایش
  • نمایش آرم قابل تعریف کاربر
  • تنظیم آدرس های IP
  • تنظیم تاریخ و زمان
  • انتخاب حالت عملیاتی
  • بازنشانی CPU به تنظیمات کارخانه
  • پشتیبان گیری و بازگرداندن پروژه
  • غیر فعال کردن / فعال کردن صفحه نمایش
  • فعال کردن سطح حفاظت

رابط PROFINET IO IRT برای اتصال I / O توزیع شده از طریق PROFINET

رابط کاربری PROFINET برای جداسازی شبکه

برنامه نویسی

  • برنامه ریزی پی ال سی زیمنس مدل SIMATIC S7-1500 CPU 1515-2 PN با نرم افزار STEP 7 Professional، V13 و بالاتر امکان پذیر می شود .
  • ابزار انتقال برای انتقال اطلاعات از SIMATIC S7-300 / S7-400 به S7-1500؛ کد برنامه را عمدتا به صورت خودکار تبدیل می کند. کد غیر قابل تبدیل می باشد و می تواند به صورت دستی تنظیم شود.
  • برنامه های اساسی S7-1200 را می توان با کپی کردن به S7-1500 منتقل کرد.

جدول مشخصات عمومی پی ال سی مدل CPU 1515-2 PN SIMATIC S7-1500



 CPU 1515-2 PN SIMATIC S7-1500 ،
نسخه سیستم عامل V2.6
بسته برنامه نویسی

STEP 7 TIA Portal configurable/integrated as of version

V15.1 (FW V2.6)/V13 SP1 Update 4 (FW V1.8) or higher

منبع تغذیه 24 ولت DC
توان مصرفی 6.3 W
توان تغذیه ورودی از backplane bus 12 W
قطر صفحه نمایش 6.1 cm
حافظه کاری 500 KB (for program) 3 Mbyte (for data)
تعداد شکاف برای حافظه جانبی 1
پشتیبانی از ظرفیت حافظه جانبی 32 Gbyte
زمان پردازش پردازنده
برای عملیات بیت،    30  نانو ثانیه
برای عملیات کلمه،    36  نانو ثانیه
برای ارقام نقطه ثابت،    48  نانو ثانیه
برای حساب حسابی شناور،    192  نانو ثانیه
ابعاد عرض  70 میلیمتر
ارتفاع 147 میلیمتر
عمق   129 میلیمتر

وزن

وزن تقریبی 830 گرم
